Pantherturm

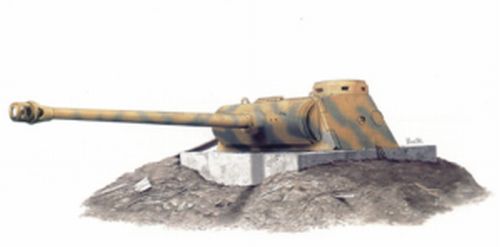

Wieże tego typu wykorzystywano do wzmocnienia stałych fortyfikacji takich jak np. Linia Gotów we Włoszech, lub też jako pojedyncze punkty ogniowe wykorzystywane do obrony miast (Królewiec, Szczecin, Wrocław, Berlin).
O tym jak ważną i skuteczną rolę w niemieckim systemie obronnym one pełniły może świadczyć fakt, iż w trakcie bitwy o Monte Cassino trzy tego typu stanowiska w ciągu zaledwie dwóch dni walk zniszczyły 20 alianckich czołgów.

Wieże do produkcji Pantherturm zasadniczo pozyskiwano na dwa sposoby:

  • ściągano z uszkodzonych czołgów typu Pzkpfw. V Panther (lub wkopywano cały czołg w ziemię)

  • budowano specjalny typ wieży oparty na planach tego samego czołgu (według różnych szacunków wyprodukowano 269 lub 298 sztuk). Charakteryzowały się one brakiem wieżyczki obserwacyjnej dowódcy oraz pogrubionym do 40mm dachem (nie we wszystkich modelach).

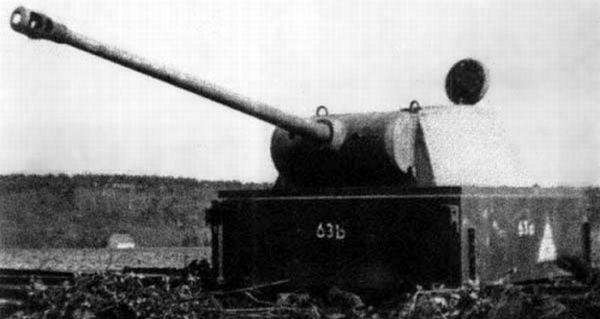

PANTHERTURM I


Wieże fortyfikacyjne ustawiane były na specjalnie dla nich przygotowanych stanowiskach o wymiarach w części naziemnej:

  • grubość płyty dachu 100mm

  • grubość ścian bocznych 80mm

  • wysokość 965mm

  • szerokość 2858mm

  • długość 3385mm

Część podziemna stanowiska:

  • grubość ścian bocznych 70mm

  • wysokość 2006mm

  • szerokość 2858mm

  • długość 3385mm

  • grubość podłogi 30mm

Obie konstrukcje były spawane a na bokach umieszczano specjalne uchwyty umożliwiające ich podnoszenie przez dźwig. Obie części łączono ze sobą za pomocą śrub. Dodatkowo w części dolnej mieściły się drzwi oraz właz.

PANTHERTURM II



Podobne konstrukcje stanowiące podstawę wieży Pantherturm budowano również z betonu.

  • Stahlbetonstand-Regelbau 687 (podstawa betonowo-stalowa, zapas amunicji wynosił 450 szt. nabojów

  • O.T.Stand (podstawa betonowo-stalowa, zapas amunicji wynosił 175 szt. nabojów)

PANTHERTURM III


  • Holzstandt (część wkopana w ziemię wykonana z drewna, zapas amunicji wynosi 162 szt. nabojów)

Wszystkie Pantherturmy wyposażono w piecyki na węgiel. Wieżę można było obracać za pomocą ręcznej przekładni.

Plany konstrukcyjne (aby zapoznać się z planami kliknij na link)


Źródło: http://forum.valka.cz/viewtopic.php/p/59008
